拉繩

拉繩也叫拉線傳感器、拉繩位移傳感器，是把「直線伸縮行程」變成電信號的測量配件。

原理：靠不銹鋼拉線 + 彈簧卷輪，把長短移動，轉換成電阻 / 電壓 / 數字信號，傳給 PLC、控制器。

晶海微合作拉繩位移傳感器品牌全解

深圳市晶海微電子有限公司作為工業傳感器授權代理，長期合作GEFRAN 杰佛倫、WIKA 威卡、SICK 西克、Baumer 堡盟、G-SNS 吉賽思等國際一線品牌拉繩位移傳感器（拉繩傳感器 / 拉線傳感器），覆蓋工程機械、高空作業、工業自動化等核心場景，提供全量程選型與技術支持。

核心合作品牌及型號速覽

1. GEFRAN 杰佛倫（意大利）—— 拉繩傳感器標桿

核心優勢：拉線式位移測量技術成熟，適配工業自動化、液壓設備，量程廣、信號穩定。代表型號：

• WP 系列：量程 50–3000mm，輸出 4–20mA/0–10V，IP65 防護，通用型拉繩傳感器，適配產線定位、液壓機行程檢測。

• WPS 系列：防水防塵款，IP67，抗振動，適用于戶外、車載設備，如高空作業平臺臂架伸縮測量。

• WPB 系列：防爆型，適配易燃易爆環境（如化工機械），通過權威防爆認證。

•

2. WIKA 威卡（德國）—— 工業級重載拉繩傳感器

核心優勢：高精度、強環境適應性，工程機械、特種裝備首選，與晶海微深度授權合作。代表型號：

• ST-1：單軸拉繩位移傳感器，量程 100–5000mm，精度 ±0.05% FS，輸出 4–20mA/RS485，IP67 防護，適配起重機、挖掘機大臂行程測量。

• ST-2：雙軸拉繩 + 傾角一體化傳感器，同步檢測位移與角度，適用于泵車、消防車臂架多參數監測（晶海微主推款）。

• ST-3：重載型，抗沖擊 100g，IP69K 防護，適配礦山機械、重型升降平臺。

•

3. SICK 西克（德國）—— 高精度智能拉繩傳感器

核心優勢：數字信號處理技術領先，抗干擾強，適配高端自動化、機器人場景。代表型號：

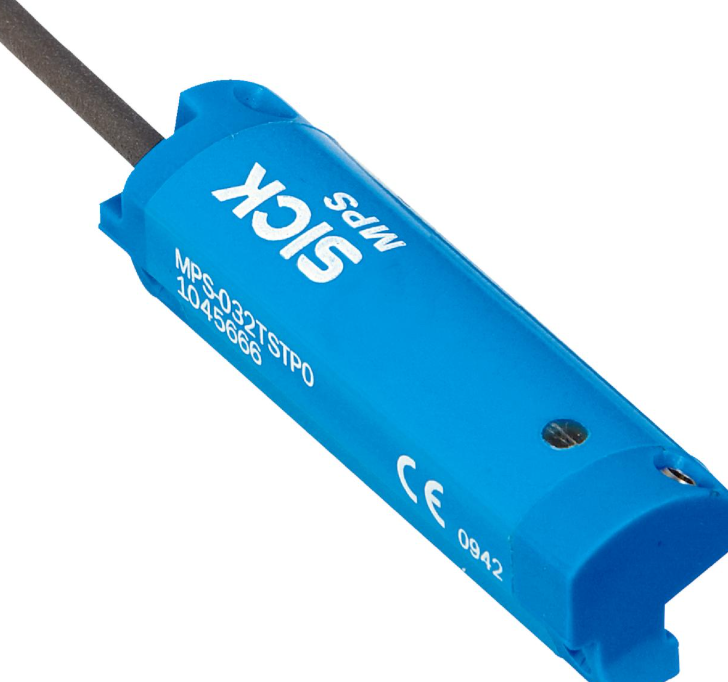

• SICK MPS 系列：拉繩位移傳感器，量程 50–2000mm，精度 ±0.01% FS，輸出 CANopen/SSI，適用于精密機床、工業機器人關節定位。

• SICK MTA 系列：緊湊型，體積小巧，適配空間有限的設備，如自動化輸送機械行程檢測。

4. Baumer 堡盟（瑞士）—— 無接觸 / 長壽命拉繩傳感器

核心優勢：磁編碼無接觸技術，無機械磨損，壽命超 10 億次，抗腐蝕、抗振動。代表型號：

• Baumer LBG 系列：無接觸拉繩傳感器，量程 100–3000mm，輸出 0–10V/4–20mA，IP67 防護，適用于食品包裝機械、醫療設備（無油污、長壽命需求）。

• Baumer LBF 系列：高精度數字款，SSI 接口，精度 ±0.005% FS，適配精密測量場景。

•

5. G-SNS 吉賽思（德國）—— 高性價比拉繩傳感器

核心優勢：進口品質、國產價格，適配中低端設備需求，晶海微重點推廣替代進口款。代表型號：

• GS-LS 系列：通用型拉繩傳感器，量程 50–2000mm，輸出 4–20mA，IP65 防護，成本低于 WIKA、SICK，適配農業機械、普通工程機械。

• GS-LW 系列：防水型，IP67，適配戶外、潮濕環境，如農業收割機、灑水車行程測量。

通用使用條件規范

1. 環境與防護

• 工作溫度：工業通用款 - 25℃～+70℃；工程機械 / 戶外款 - 40℃～+85℃；低溫場景需選低溫型芯體。

• 防護等級：室內低粉塵 IP65；戶外 / 車載 / 油污環境 IP67；高壓清洗 / 海洋環境 IP69K。

• 抗振動 / 抗沖擊：移動設備需選抗振款，滿足 10g～50g 振動、50g～100g 沖擊要求，避免傳感器損壞。

2. 電氣與安裝

• 工作電壓：常規款 10–30V DC，部分型號支持 5V DC。

• 輸出信號：簡易控制選 4–20mA/0–10V；精密控制 / 多設備聯動選 CANopen/SSI 數字量。

• 安裝要求：

• 確保拉繩運動方向與被測物體位移方向一致，避免斜拉導致測量誤差。

• 安裝底座需牢固，適配設備振動工況；拉繩回縮時避免卡頓、纏繞。

3. 介質與特殊場景

• 腐蝕性介質（酸堿、海水）環境需選 316L 不銹鋼材質、防腐涂層的傳感器。

• 易燃易爆環境需選防爆型（如 GEFRAN WPB、Baumer 防爆款），避免火花引發危險。

典型應用實例（可直接用于客戶方案）

1. 高空作業平臺 —— 臂架行程與安全限位

• 使用產品：WIKA ST-2、GEFRAN WPS 拉繩傳感器

• 場景：曲臂式、直臂式高空作業平臺臂架伸縮、變幅角度同步監測。

• 功能：實時檢測臂架伸出長度與傾斜角度，當行程超閾值（如臂架伸出超 8m）或傾角超安全值（＞3°），觸發聲光報警并限制臂架動作，防止傾翻事故。

• 效果：某頭部高空作業平臺廠商采用晶海微供應的 WIKA 拉繩傳感器后，安全事故率下降 95%，通過 CE 認證，產品競爭力顯著提升。

2. 起重機 / 挖掘機 —— 大臂行程與力矩控制

• 使用產品：WIKA ST-1、SICK MPS 拉繩傳感器

• 場景：起重機吊臂伸縮、挖掘機大臂 / 小臂行程檢測，結合傾角儀計算吊裝力矩。

• 功能：拉繩傳感器精準反饋位移數據，系統實時計算力矩，當力矩超載時，切斷油路并報警，保護設備與人員安全。

• 效果：三一重工、中聯重科等企業長期采購晶海微代理的拉繩傳感器作為力矩限制系統核心部件，保障吊裝作業安全。

3. 工業自動化 —— 精密定位與行程檢測

• 使用產品：Baumer LBG、SICK MPS 拉繩傳感器

• 場景：機床工作臺移動、機器人搬運定位、自動化生產線輸送設備行程監測。

• 功能：無接觸拉繩傳感器實現高精度位移測量，響應速度快，無磨損，確保設備定位精準（誤差≤±0.1mm）。

• 效果：某汽車零部件廠商采用 Baumer 拉繩傳感器后，產線良品率提升 12%，設備維護周期延長至 2 年。

4. 農業機械 —— 作業機構行程控制

• 使用產品：G-SNS GS-LS、GEFRAN WP 系列拉繩傳感器

• 場景：收割機割臺升降、拖拉機播種機作業臂行程調節。

• 功能：實時檢測作業機構位移，自動調整作業高度，確保播種、收割均勻度，提升作業效率。

• 效果：某農機企業采用 G-SNS 拉繩傳感器后，播種作業均勻度提升 18%，降低種子浪費成本。

選型優先級總結（直接對接客戶）

1. 高端精密：選 SICK、Baumer（適配機器人、精密機床、風電設備）。

2. 工業重載：選 WIKA、GEFRAN（適配起重機、高空作業平臺、礦山機械）。

3. 高性價比：選 G-SNS（適配農業機械、普通工程機械、車載設備）。
